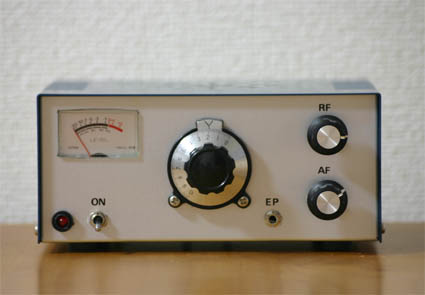

短波ラジオなんて４年ぶりです。基本的には４年前に作ったラジオと同じ
”ＬＭＦ－５０１Ｔ”を使ったものですが、
今回はジャンクのＶＵメーターを使った
”Ｓメーター”を付けてみました。
Ｓメーター回路は「ブレッドボードラジオ
（bbradio氏）」に掲載されているものを
使用させて頂いています。

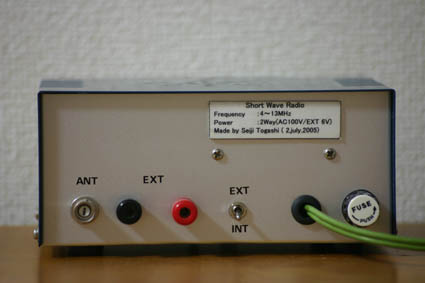

電源はAC100Vまたは外部6V（1.5V×4個）で駆動出来ます。

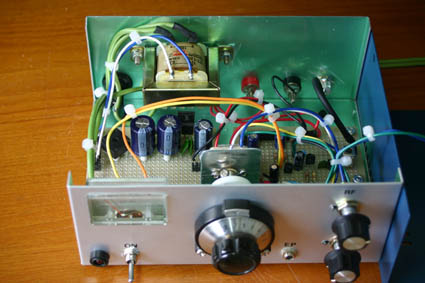

内部です。配置を少し考えれば電池ケースぐらい入った
と思うんですが。
電源も大げさ過ぎましたね。
たかだか数10mAなのに・・・。
冒頭に「基本的には」と書きましたが、
「以前の回路＋Ｓメーター回路」
の組み合わせで作ると、Ｓメーターが不安定に
なりました。
あっちこっちつっついてみると、ＩＣの出力に抵抗
がぶら下がっていると不安定になるようです。
抵抗を取り去るとメーターが威勢良く振れて
くれました。
理由は？です。もうすこし実験してみる必要がありそう・・・。
回路図はこちら(75KB)

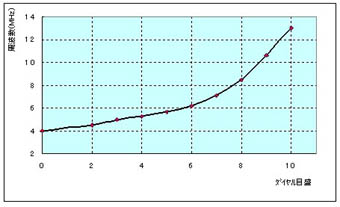

目盛りと周波数の関係は左のグラフの通りです。（大体ですが）
夜に受信してみました。久しぶりに聞く短波です。
さすがに分離が悪くて感心します。
将軍様の国とか、反日感情いっぱいの国とかが混信
しながら入感してきました。
短波って、この国のものだったかいな？と思うほどです。
北京放送なんてメーターが振り切れる程です。
