オーディオ用オペアンプ NE5532Dを使ったウィーンブリッジ発振器です。
CRの組み合わせで、10Hz程度～22KHzまで可変できます。

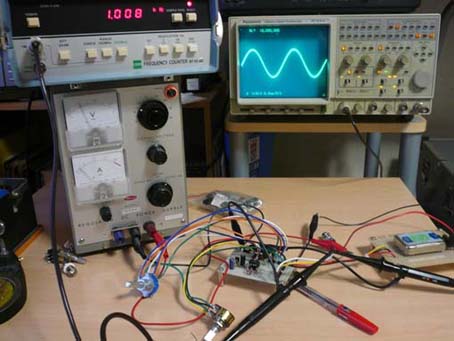

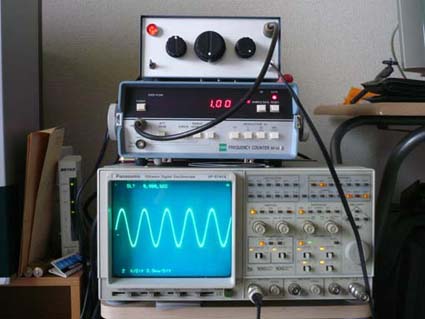

動作確認中の図
単身赴任の身、自由時間はタップリと。。。
でも、ご飯食べるのも工作するのも同じテーブル。工作台欲しいな・・・。

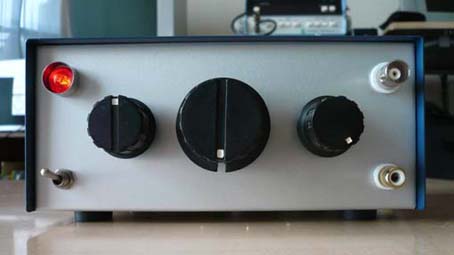

自作アンプの周波数特性の傾向を見るのに、100Hz／1KHz／10KHzの
周波数が欲しかったため、帯域を3段階に切替えています。
LOW：10～230Hz Mid：120Hz～4.6KHz Hight：550Hz～22KHｚ
Hightの周波数可変範囲がチト広すぎ・・・。計算間違ったべか？

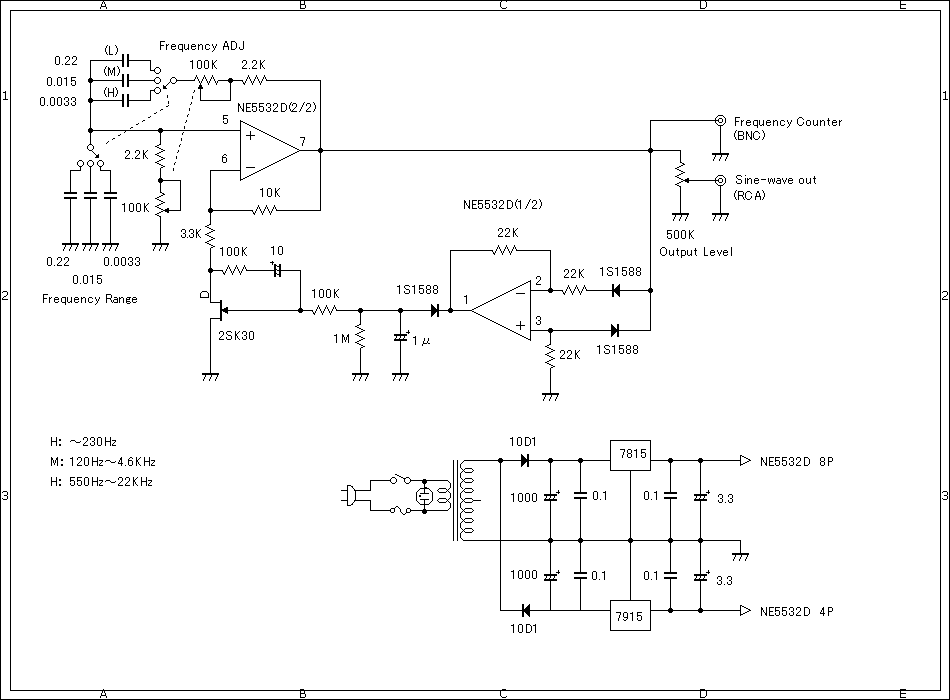

回路図はこちら

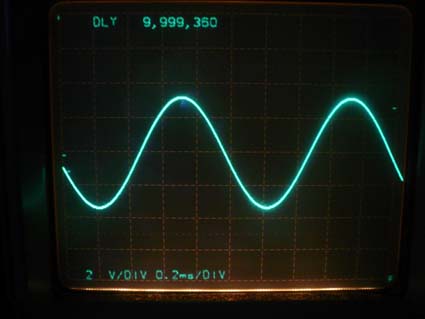

1KHｚの正弦波です。綺麗・・ですよね？
