レーダーの方式

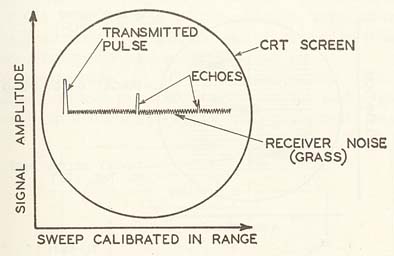

●Ａスコープ

　　初期型レーダーであり、目標までの距離のみが測定可能です。
　　下図で、Ｘ軸が「距離（RANGE）」、Ｙ軸が「信号強度（SIGNAL AMPLITUDE）」です。

　　＜ちょっとお勉強＞

　　　　レーダーが目標までの距離を測定できる原理です。
　　　　例えば、パルスを送信して１００μｓ後に反射波を受信したとすれば

　　　　　　３×１０⁸×１００×^-6＝３００００（ｍ）

　　　　　これは、往復に要した距離だから片道は・・・

　　　　　　３００００（ｍ）÷２＝１５０００（ｍ）

　　　　　となり目標までの距離が測定できます。実際にはもっといろいろと面倒な事を
　　　　　考慮する必要がありますが・・・。

　　　

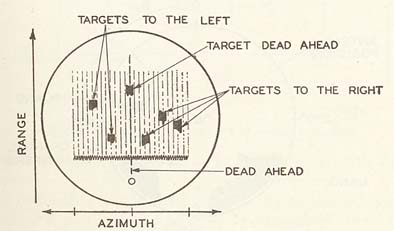

●Bスコープ

　　目標の方位角と距離が測定可能です。
　　下図で、Ｘ軸が「方位角（AZIMUTH）」で（中心を０度）、Ｙ軸が「距離（RANGE）」を示します。（上へ行くほど遠距離）

　　　

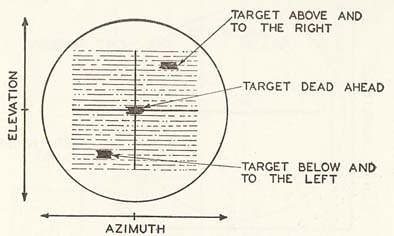

●Ｃコープ

　　目標の方位角と高度角を測定可能です。
　　下図で、Ｘ軸が「方位角（AZIMUTH）」で（中心を０度）、Ｙ軸が「高度角（ELEVATION）」を示します。（中心を０度）

　　　

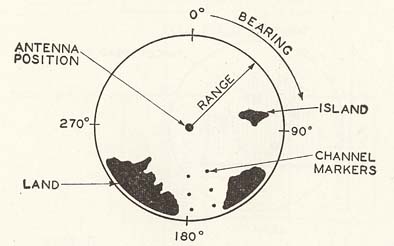

●ＰＰＩスコープ

　　Ｐスコープとも言います。
　　鳥瞰図形式で表示し、ブラウン管の中心を原点として方位と距離が一目で測定可能な二次元的なレーダーです。
　　このＰＰＩは高度な進化を遂げ現在に至っています。
　　
　　　
