12AX7Aによるフォノ・イコライザーです。
回路は「Building My Very First Tube Amp講座」内で公開している
「真空管式PHONOイコライザー・アンプ」のモロコピーですけど・・・。

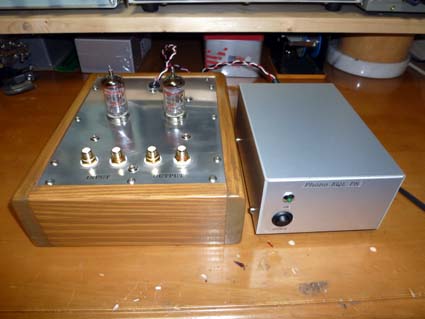

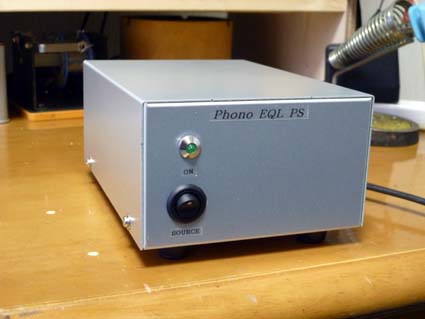

電源部と本体を分離してみました。本体とはDINコネクタで接続します。

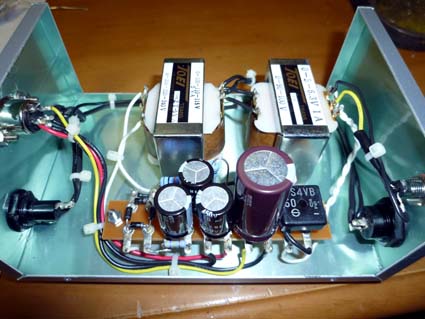

出張時に東栄で買ってきた小容量のトランスを使い、ヒーターは直流点火です。
タマはキョードーに山ほど置いてあった「TRONAL」の一本1200円。。。

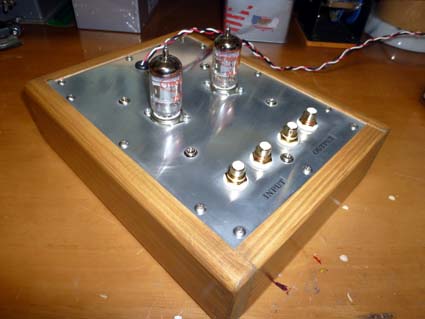

今回、シャーシはアルミ板とホーマックで買ってきた木で組んでいます。
それにサンドペーパーをかけ、カラージェルニス（オーク）を乾いては塗りで塗装。
アルミ板はコンパウンドで磨きました。
配線よりもシャーシ加工に時間がかかったみたい。

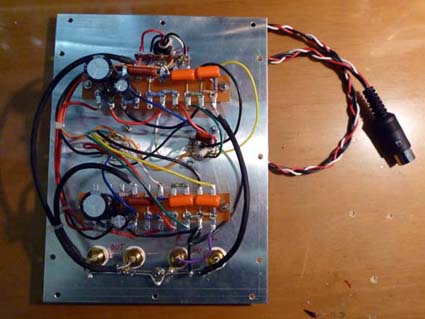

完成したんだけど・・・。全体的に配線がマズかったのかな
特にグリットの配線がまずかったようで、若干のノイズが乗ってしまいました。
あれこれとやってみましたが、シールドテープ（銅テープ）をグリッドの配線に巻き
アースに落とすことで解決しました。 C=(^◇^ ; ﾎｯ!
肝心の音は？
年末のこの時期、当然ベートーベンの第九。いい感じだと思います。

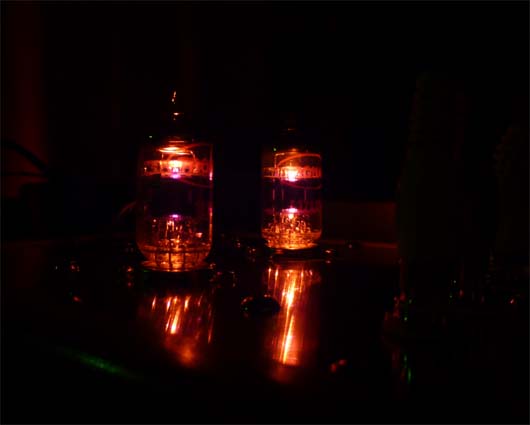

電子も元気に飛んでるし。。。
