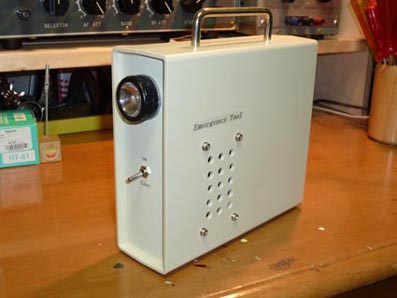

ジャンクのダイナモを手に入れたので、充電ライト＆ラジオを作ってみました。
【写真 1】 【写真 2】 【写真 3】
ダイナモでは三相交流を発生させ、ダイオードで整流したものを出力しています。
ハンドルをグルグル回すと、10～12Vの直流電圧を出力します。

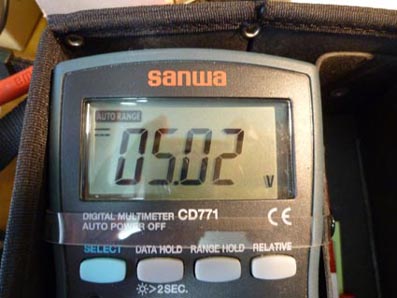

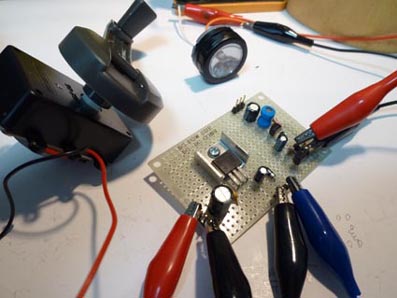

これを三端子レギュレータで5Vに変換し、ニッケル水素電池に充電しています。（写真1・写真2）
同じ基板には、電池の2.4Vから5Vへ昇圧する回路を組んでいます。

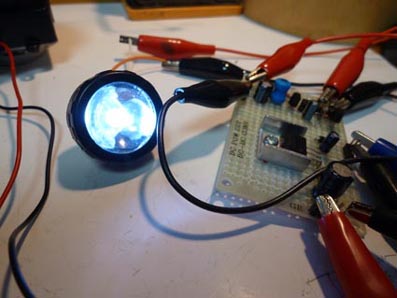

これで高照度LEDを点灯させています。（写真3）

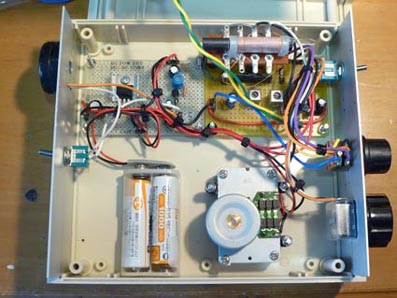

ハラワタです。（携帯に充電できる端子もあればいいかな？）ラジオを組み込むつもりはなかったのですが・・・。
何台も作った「LA1600」と「TA7368」のラジオ（530KHz～1650KHz）です。
ところで、このLA1600も店頭から消えたようです。
先月、秋葉に行ったら店のパーツケースから綺麗に消えていました。
いい石だったのにね。

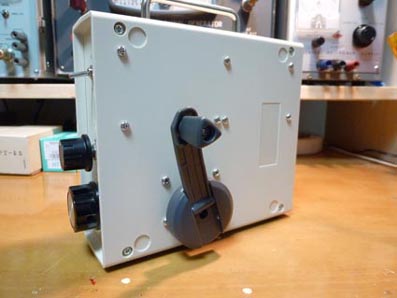

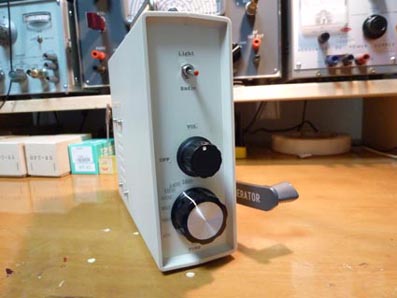

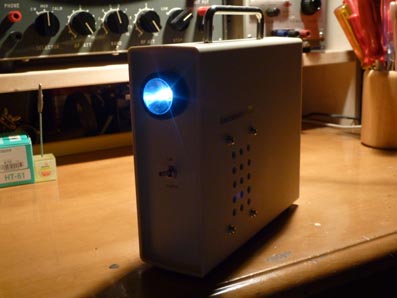

ピカっ！ ぐるぐる・・・ らじお
東日本大震災からもうすぐ一年。
あの時は電池が不足しました。
そしてホームセンターや電器店に、「手回し発電機」関連の商品が増えました。
「備えあれば憂いなし」・・・。初めて役に立ちそうなモノを作ったような気がします。
