ＡＭワイヤレスマイク

ＡＭワイヤレスマイク＿PART Ⅲ

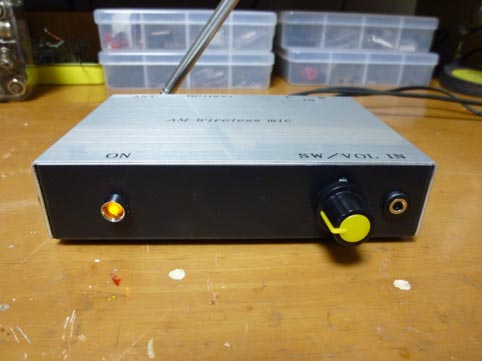

ワイヤレスマイク・パートⅢです。（最後です）
今回はトランジスタ3本で構成しています。

入力はステレオ入力とモノラル入力の2つです。

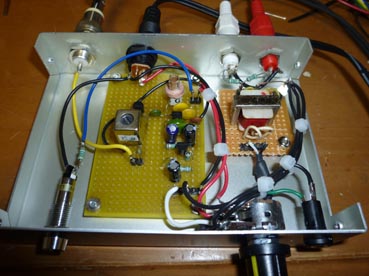

ステレオ入力は単純にモノラルに変換し、ジャンクのトランスでヘッドフォン出力と結合しています。
インピーダンス的には整合していませんが・・・。

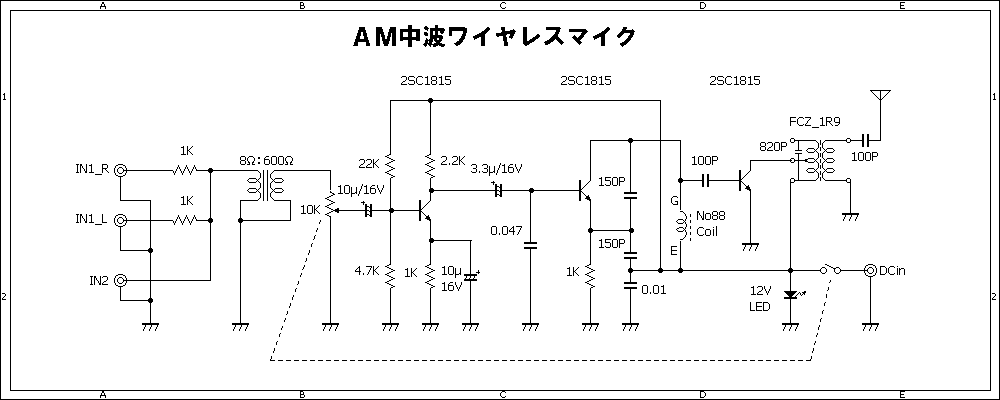

回路図を載せておきます。

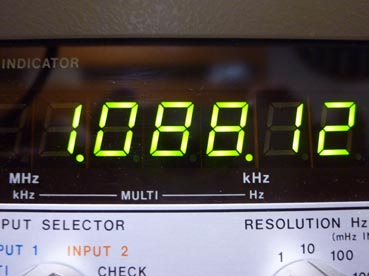

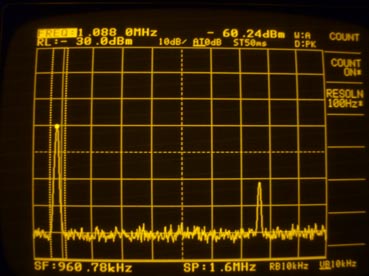

発振周波数は1088KHｚ付近です。スペアナで観察すると、第二高調波（2170KHｚあたり）もしっかり出ています。

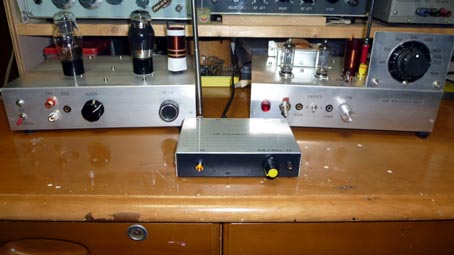

ＳＴ管・ｍｔ管のワイヤレスマイクと記念写真。
