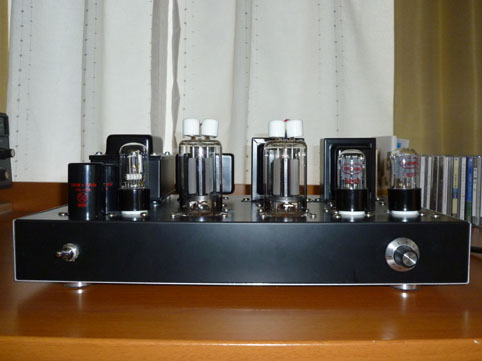

「魅力あるアンプ・ラジオ（http://www.anc-tv.ne.jp/~suzuki3/）」に刺激され、２Ｂ９４で送信管アンプを作ってみました。
回路図は「魅力ある・・・」のパクリ。パーツは安く。。。
でも、信号の通る所には少しだけいいパーツを使っています。
２Ｂ９４のソケットの穴が５０ｍｍ以上なので、ボール盤と金工用の自由錐
で開けています。自由錐、高かったなぁ・・・。
総重量は約９キロ。そんな重さにも関わらず、シャーシーはなんとか歪まず健気にがんばっています。
真空管は、”ヒーターを充分温めてから高圧を入れる”
アマチュア無線や仕事で使ってた無線機（短波やらマイクロ波の送信機）を保守した経験から
そんな事が頭に叩き込まれています。
数分のタイマーならトランジスタやらICで作れるけど、今回は一度使ってみたかったタマでやってみました。

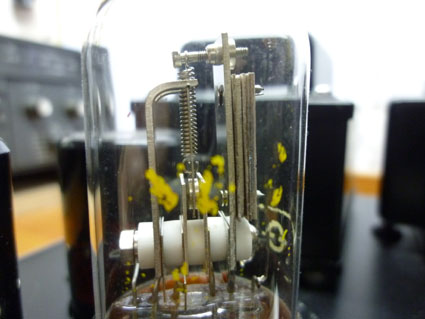

「RGD-90」という「サーマルリレー管」を使っています。
ヒーターとスイッチで構成されていて、ヒーターに電源が入るとバイメタルの機能でリレーの接点が閉じ、
約９０秒後に高圧がONになるようにしています。

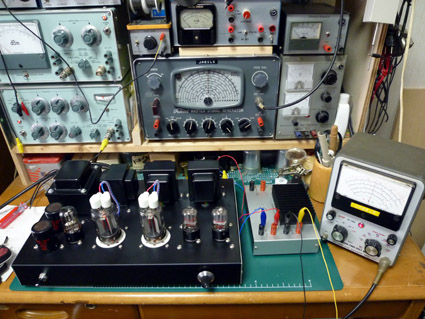

調整・測定の図。
自作のダミーロード（ｍａｘ５０Ｗ）と中古測定器でやってます。。。
１０Ｈｚ～５０ＫＨｚで－１．５ｄＢに収まっています。
トランスの能力からいうと、もう少し延びてもいいんですがね・・・。
ノイズも０．８ｍＶ程度、パワーもあるし、今まで作った中で一番いいかも。

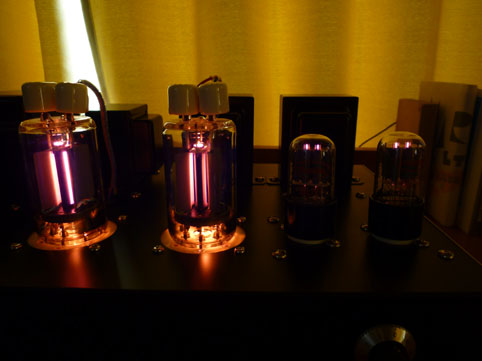

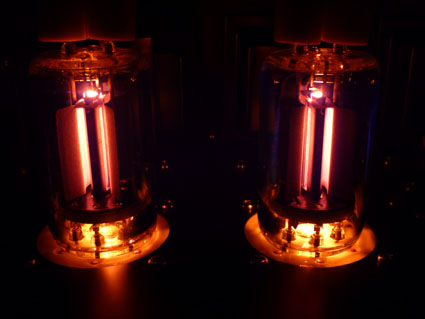

お約束の「電子の光」
いいですね。。。
