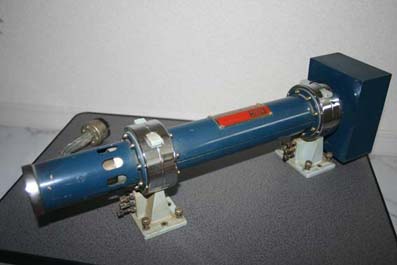

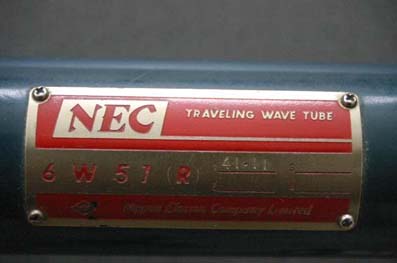

６Ｗ５１Ｒ

　

　構造：PPM導波管結合型パッケージ型　　　用途：電力増幅

　Ef=6.3V　　If=0.6A

　格子電圧=-40V　　第1陽極電圧=2.7KV　　ヘリックス（第2陽極）電圧=3.3KV　　コレクタ電圧=2KV
　コレクタ電流=40mA　　周波数範囲=5850～6450MHz　　出力=20W



　収束電極（ウェーネルト）：バイアス電圧を印加し、電子銃から出る発散した
　　　　　　　　　　　　　　　　 電子ビームを収束させ、ヘリックス内へ導く

　第2陽極（ヘリックス）　　：らせん状の遅波回路。
　　　　　　　　　　　　　　　　 電波と電子銃から送り出された電子流の相互作用で
　　　　　　　　　　　　　　　　 増幅を行う。
