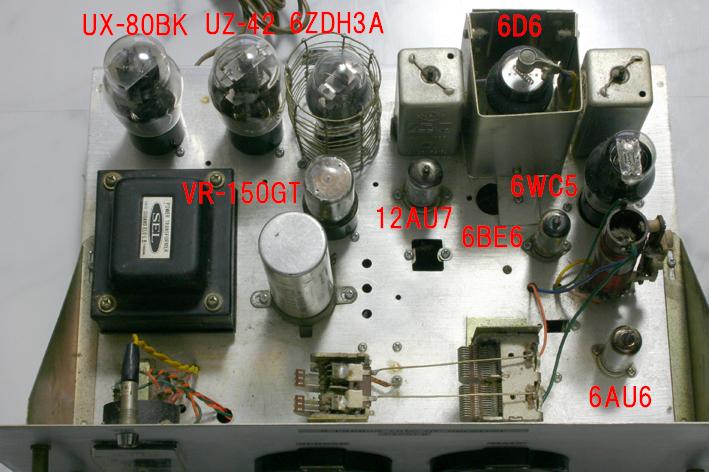

真空管名称	ブロック名	概　　　　　要
６ＡＵ６	高周波増幅	３極管結合とした「グリッド接地型高周波増幅回路」
６ＷＣ５	周波数混合	グリッド注入型で、受信信号と局部発振信号を混合し中間周波数を得る
６ＢＥ６	局部発振	タップド・ハートレー回路で構成される発振器
６Ｄ６	中間周波増幅	カソード電流を調整し増幅度の調節を行う「ＩＦ－ＧＡＩＮ」を付加。
６Ｚ－ＤＨ３Ａ	検波・低周波増幅	２極管部で検波し、３極管部で低周波増幅を行っている。
ＵＺ－４２	低周波電力増幅	ごく一般的な増幅回路で出力は約１Ｗ。（そのつもり・・・）
１２ＡＵ７	Ｓメータ回路	差動増幅器を組みＳメータを振らす。
ＵＸ－８０ＢＫ	整流	全波整流を行い、各部へ２８０Ｖ程度の電圧を供給。
ＶＲ－１５０ＧＴ	電圧安定化	局部発振部に供給する電圧を安定化し発振周波数の変動を抑えている。（効いてる）
